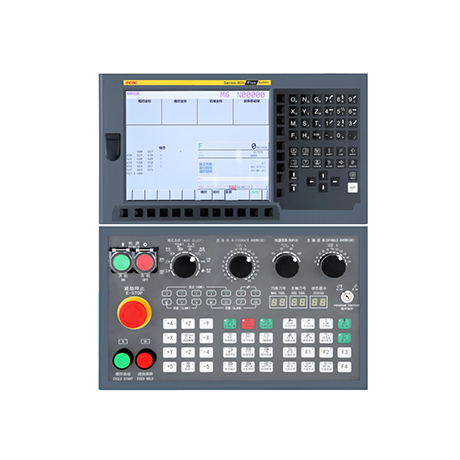

ECAC-800Plus采用开放式体系结构,内置工业级处理器,配置8.4时彩色液晶屏和标准机床操作站。系统集成了M3总线接口、模拟及脉冲控制接口、I/O接口等外部接口,具备高速高精控制、力矩
控制、多边形车削、在线机床调试向导等功能。
系统支持USB设备程序扩展和数据交换功能,具有高效能、配置灵活、结构紧凑、易于使用等特点。
◎采用8.4时TFT-LCD高清液晶显示器,支持中文、英文语言显示,支持刀具轨迹图形显示和仿真;
◎M3总线控制方式,最大控制轴数5个,最大联动轴数5个,PLC控制轴2个,支持力矩控制;
◎插补周期2ms,支持纳米级指令解析和插补运算;
◎本地I/O支持32IN和32OUT,可扩展M3远程I/O;
◎支持2个全功能主轴,均可实现主轴定位、CS轴快速切换。
◎具备车铣复合功能和多边形加工功能,支持圆柱插补、极坐标插补
◎支持2路0V-10V模拟电压输出,2路脉冲输出;
◎支持等距直螺纹/锥螺纹,变距直螺纹/锥螺纹;
◎具备手脉试切、手脉中断功能;
◎支持在线编程向导、在线调试向导及伺服参数在线配置功能;
◎支持自动断屑功能。有效避免长条带状切屑缠绕在工件、刀具和卡盘上,导致刮伤工件、引发刀具破损等问题。
◎支持梯形图在线监控,在线编辑或PC端编辑、修改;
o支持常用参数归类。具有常用参数设置界面,选择对应项进行相关参数的设置,简易、快捷、方便,缩短用户调试时间。参数的归类与编排可以进行自定义;
